Простая двухдверная тумбочка - изготовление своими руками.

Иногда возникает необходимость изготовить простые, без изысков, вещи – например простую тумбочку. Например - такую.

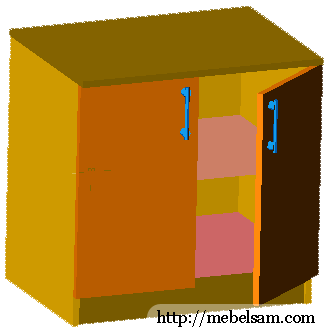

Простая тумбочка

А вот тут брать архив с чертежами простой тумбочки в формате DWG

Тумбочка собирается на деревянных шкантах с клеем.

Материал и фурнитура применяемые для изготовления тумбочки.

  1. Ламинированная древесно-стружечная плита (ЛДСП).
  2. Мебельная кромка.
  3. Деревянные шканты.
  4. Клей «Хват».
  5. 4 мебельные петли для дверец.
  6. Мелкие шурупы для крепления задней стенки.
  7. 2 мебельные ручки.
  8. ДВП для задней стенки.

Инструмент применяемый при изготовлении тумбочки.

  1. Электролобзик – для выпиливания деталей.
  2. Фрезер – для фрезерования деталей в размер – для того чтоб убрать сколы и выровнять плоскости.
  3. Длинны уровень – направляющая для фрезера.
  4. Отвертка для закручивания шурупов.
  5. Длинные струбцины для закрепления деталей при склейки.

Детали тумбочки.

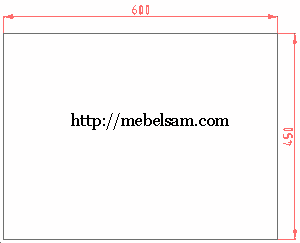

Крышка тумбочки

Крышка тумбочки

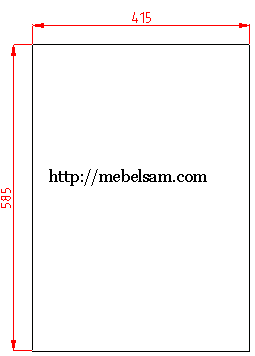

Боковина тумбочки

Боковина

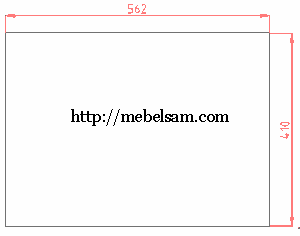

Полка тумбочки

Полка

Дверца тумбочки

Дверца

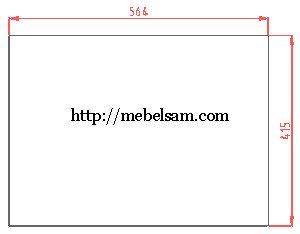

Дно тумбочки

Дно

Нижняя панельтумбочки

Нижняя панель

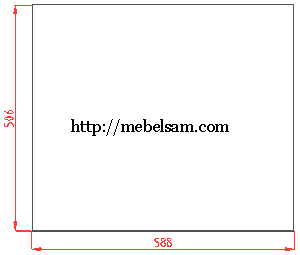

Задняя стенка тумбочки

Задняя стенка

Разметка и распилка.

Сначала намечал контур детали на ДСП с помощью карандаша. Выпиливал детали электролобзиком. Пилил делая припуск 2 мм с каждой стороны на необходимый размер. После распилки, с помощью струбцин, крепил длинный алюминиевый уровень на деталь так, чтоб уровень лежал точно по линии необходимого размера. После этого переворачивал деталь и проходил по торцу ручным фрезером с установленной торцевой фрезой с нижним опорным роликом. Ролик идет точно по закрепленному направляющему уровню. После обработки фрезером детали становятся в размер и избавляются от сколов и неровностей оставленных электролобзиком. При проведении данных действий необходимо контролировать перпендикулярность сторон детали.

Отделка торцов

Торцы всех деталей я обклеивал обычной гибкой кромкой.Кромку я использовал с нанесённым клеем. Её клеил утюгом через бумагу. Так как кромка была шире чем торец, клеил ее с припуском на обе стороны. Без бумаги остаются следы и возможность перегрева кромки больше. При перегреве кромки на ней появляются пузыри. После остывания брал канцелярский нож, ложил его на ламинированную поверхность предварительно подложив тонкий лист бумаги чтоб не поцарапать ламинат, лезвие ставил под острым углом к кромки и потихоньку вёл прижимая лезвие к плоскости второй рукой. Дальше брал брусок обернутый мелкой шкуркой и ровнял срез как показано на рис.

Обработка углов

Ровнять нужно пока ноготь проведенный по плоскости деталик торцу, цепляется за кромку. Как только ноготь перестал цеплять кромку и начинает соскальзывать - пора остановиться. Если же на гранях видны сколы ламината, можно прошкурить еще немного. На грани образуется узкая ровная матовая полоска которая маскирует сколы. Главное не переборщить и не снять тонкий слой ламината.

Сборка тумбочки.

Сборка осуществляется с помощью шкантов на клею.

Сбока простой двухдверной тумбочки

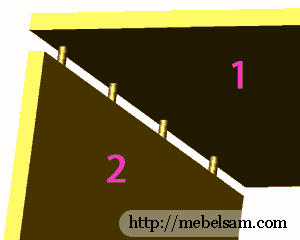

Рассмотрю соединение крышки тумбочки (№1) и боковины (№2).

Для сборки тумбочки необходимо просверлить глухие отверстия во всех соединяемых деталях. Я сверлил по 4 отверстия для каждого соединения. В плоскость я сверлю на 4 мм меньше чем общая толщина ДСП. Т.Е если ДСП имеет толщину 16 мм то сверлить необходимо не глубже чем на 12- 13 мм . Также необходимо просверлить глухие отверстия для держателей полки.

Отмечу. Крышка тумбочки у меня рассчитана так, чтоб у нее по 2 мм с лева и справа выступало над плоскостью боковин. Поэтому надо не забывать, что отступ на крышке для сверления отверстий под шканты должен быть не 8 мм (пол толщины ДСП) а 10 мм .

Первое отверстие сверлил не ближе чем на 50 мм отстоящее от угла.

При сборке тумбочки необходимо сначала промазать клеем отверстия в детали отверстия в которой засверлены с плоскости. В случае на картинке – сначала промазываются отверстия в 1 детали – крышке. Вставляются в них шканты, осторожно (помните о небольшой толщине в месте сверления) усаживаем их молоточком, предварительно положим деталь на ровную поверхность – чтоб не выдавить дно в отверстии шкантом. После этого промазываем отверстия детали номер 2 – боковины и соединяем детали.

Последовательность сборки следующая:

  1. Ложем левую боковину отверстиями вверх. Сажаем на клей в нее шканты.
  2. Предварительно промазав клеем отверстия насаживаем на шканты в левой боковине дно и нижнюю панель.
  3. Вставляем на клей шканты в правую боковину, промазываем отверстия в панели и дне и устанавливаем правую боковину.
  4. Переворачиваем полученную конструкцию и ставим ее на пол ножками.
  5. Устанавливаем крышку, предварительно установив в неё шканты.
  6. Стягиваем конструкцию струбцинами, контролируя перпендикулярность деталей.
  7. Закрепляем заднюю стенку, контролируя перпендикулярность деталей.

После того как клей высохнет, снимаем струбцины и устанавливаем дверцы. Их нужно установитьс отступом 2-3 мм от крышки - чтоб не цеплялись. Для навески дверц использовал мебельные петли - лягушки. Под них сверлил глухие отверстия диаметром 35мм на глубину 12-13 мм. Сверлил сверлом Форстнера. Будте внимательны. В продаже в основном продаются сверла с длинным направляющим шипом. Таким сверлом легко можно проделать сквозную дырку. Если другого не найти - сточите направляющий шип до 1-1.5 мм

Устанавливаем на них ручки.

Устанавливаем полку.

Простая и точная фрезеровка по линии необходимого размера.
