Изготовление стола раскладного своими руками.

А теперь своими руками - стол раскладной.

Часто в быту возникает необходимость в маленьком раскладном столике. Я сожалел что такого нет у меня. Например, выехав на природу, хочется расположиться как можно комфортнее. Чтоб сидеть с удочкой, а рядом на столике стояла бутылочка любимого пива, в чашечке были насыпаны орешки и лежало пару шампурчиков шашлыка. Конечно это шутка – но то, что маленький столик мне очень в последствии пригодился (и ни раз) – это правда.

Вот такой он получился у меня.

Рис.Стол раскладной в разложенном и сложенном виде.

А вот тут брать модель и чертежи. Они, как и всегда, сделаны в Autodesk Mechanical Desktop.

Материал.

Для изготовления стола я купил брус 20Х40. Также в кладовке завалялся кусок 10мм фанеры для столешницы.

Крепёж.

Для крепления отдельных деталей применял болты 6М с гайками. Детали столешницы к перекладинам крепил обычными гвоздями. Соединительные перекладины ножек также закрепил гвоздями.

Инструмент.

Пользовался, как и всегда, моим любимым электролобзиком и моей любимой дрелью. Сверла применял 6 для сквозного сверления и 12 (хотя точноне помню - подбирал под шляпку болта) для засверливания 4-5мм посадки под шляпку болта.

Изготовление.

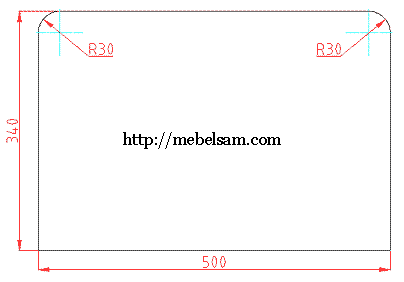

Начнем плясать от столешницы. Столешница состоит из двух одинаковых частей выпиленных из фанеры.

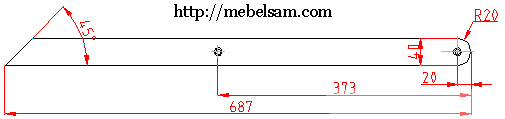

Далее изготовим ножки. Все бруски, применяемые мной в конструкции, имели сечение 40Х20. В каждой ноге засверливаем 2 отверстия диаметра 6мм и выбираем под заглубления головки болта. В моем случае 12мм. Ножек нужно 4 штуки.Причем посадка для головок болтов выбираются зеркально,чтоб на всех ножках болт садился входил с внешней стороны стола.

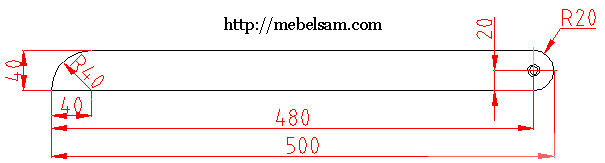

Очередь за перекладинами. Их изготавливаем тоже 4 шт. Правила сверления отверстий такое же, как и при изготовлении ножек.

Осталось изготовить две перекладины соединяющии ножки. Их длина 380 мм.

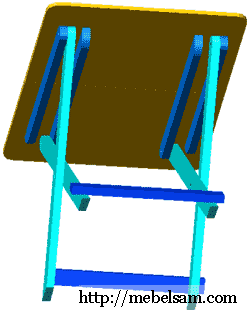

Ну а как собирать - думаю видно все на картинке!

Вот и все!

Хочу отметить. Если столешницу сделать из ламинированного ДСП, ножки и перекладины проморить морилкой и покрыть лаком - столик получится очень даже гуд!
