Конфирмат (евровинт). Мебельная фурнитура.
Я применяю евровинт для неразъёмного соединения двух деталей. Диаметр резьбы 7мм. Общая длина где то от 50 мм и больше - не знаю точно. Завинчиваю евровинты с помощью шестигранного ключа. Евровинт ввинчиваю в предварительно засверленные отверстия .Маскируется шляпка с помощью заглушки.
 |
На рисунке показано как я подготавливал детали для соединения евровинтом. Больший диаметр сверла - 8мм., меньший - 4мм.Фаску сначала я снимал, потом надоело. Евровинт сам садится достаточно для того чтоб закрыть его заглушкой. На опыте убедился, что вкручивание в одно отверстие евровинта больше 3-4 раз грозит тем что он вообще не будет в детали держаться. Советую засверливать на 1-2 мм глубже чем это нужно для конфирмата. Он имеет тупой конец и поэтому не может самостоятельно углубиться в деталь. В этом случае деталь может расколоться. |
|---|

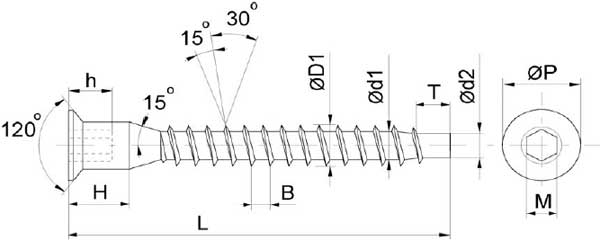

Переменные параметры
Размер, мм |
Вес, кг/1000 шт. |
Длина (L), мм |
6,3х40 |
7 |
39-41 |
6,3х50 |
8,3 |
49-51 |
6,3х60 |
9,9 |
58-62 |
7х40 |
8 |
39-41 |
7х50 |
10 |
49-51 |
7х60 |
11,2 |
58-62 |
7х70 |
13,5 |
68-72 |
Постоянные параметры
Диаметр 6.3 мм |
||
| Параметр | Минимальное значение | Максимальное значение |
| Шаг резьбы (В), мм | 2,4 |
|
| Диаметр резьбы (D),мм | 6,1 |
6,3 |
| Внутренний диаметр (d1), мм | 4,4 |
|
Диаметр кончика (d2), мм |
4,2 |
4,3 |
Длина безрезьбового участка (Т), мм |
2,4 |
4,8 |
Диаметр головки (Р), мм |
9,5 |
10,3 |
Высота головки (Н), мм |
7 |
9 |
Ширина шлица (М) |
4,02 |
4,12 |
Глубина шлица (h), мм |
2,72 |
3,2 |
Диаметр 7.0 мм |
||
Параметр |
Минимальное значение |
Максимальное значение |
Шаг резьбы (В), мм |
3 |
|
Диаметр резьбы (D),мм |
6,72 |
7,,053 |
Внутренний диаметр (d1), мм |
4,7 |
|
Диаметр кончика (d2), мм |
4,45 |
4,55 |
Длина безрезьбового участка (Т), мм |
3 |
6 |
Диаметр головки (Р), мм |
9,5 |
10,3 |
Высота головки (Н), мм |
10 |
12 |
Ширина шлица (М) |
4,02 |
4,12 |
Глубина шлица (h), мм |
2,72 |
3,2 |
Общие правила для крепежных элементов:
На этапе сверления предварительных отверстий необходимо строго выдерживать краевые и межосевые расстояния. Если другое не предусмотрено производителем, за минимальное краевое расстояние принимается двукратная глубина закрепления крепежного элемента. Максимальное межосевое расстояние обычно равно четырехкратной глубине закрепления. Важно не перепутать, что первый параметр – это ограничение минимального расстояния (т.е. ближе к краю основания крепежный элемент устанавливать нельзя), а второй – наоборот, является ограничением максимального расстояния между двумя соседними крепежными элементами (т.е. дальше друг от друга крепежные элементы не устанавливаются).
