Мне приходилось видеть множество различных стяжек-эксцентриков, но пользовался я только такими. На рисунке – эксцентрик в сборе. Он состоит из трёх частей. С помощью данных стяжек я прикреплял к компьютерному столу выдвижную полку.

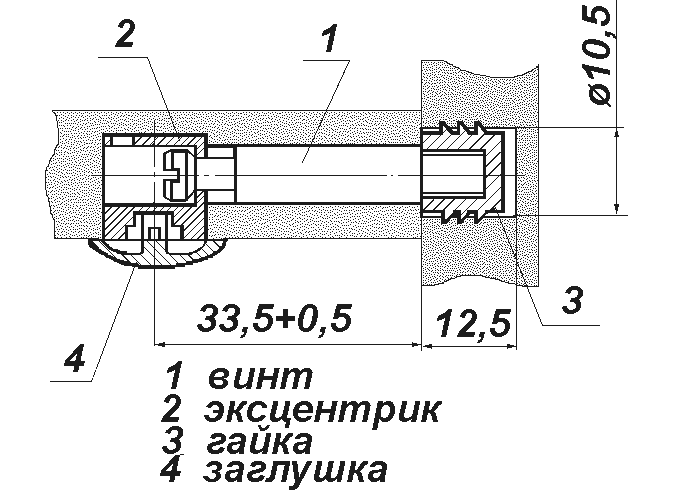

Эксцентрик мебельный схема крепления


Винт эксцентриковой стяжки

Винт эксцентриковой стяжки

Правда гайку я применял более интересную. В неё вставлен был шарик который при вкручивании винта раздвигал лепестки и они врезались в ДСП.

Отверстие под эксцентрик по правильному наверно надо выбирать фрезой, но из за наличия отсутствия данного предмета я высверливал данные отверстия перьевым сверлом по дереву на диаметр 15 мм. Отверстие получаемое от направляющего шипа сверла с противоположной от сверления стороны я маскировал заглушкой для саморезов.

Глухое отверстие под гайку намечал сверлом по дереву, а затем осторожно, понемногу, досверливал сверлом по металлу. Предварительно у сверла по металлу сделал очень большой угол заострения (как правильно назвать по научному – не знаю) .Он у меня был практически 180 градусов.
