Кондукторы и шаблоны для сверления отверстий .
| | | Инструмент | | | Кондукторы и шаблоны. |
Решил сделать небольшой обзорчик шаблонов для сверления отверстий под шканты и евровинты и ни только. Где накопал многие картинки – не помню. Так что если у кого есть какие претензии – пишите.
Начнем с наиболее простых.
 |

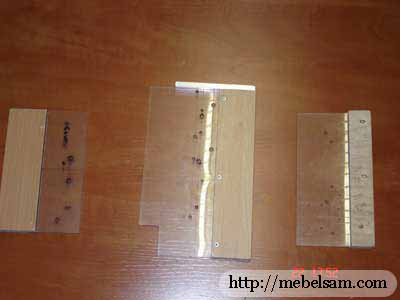

Фото данных шаблончиков прислал нам Павел. Большое ему, в очередной раз спасибо!! Идея - понятна из картинки. Все вопросы относительно данных шаблончиков можно задать ему в форуме. |
|
 |

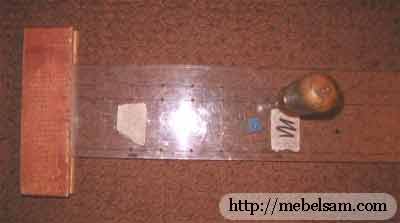

Вот еще подобный шаблончик для разметки. Изготовлен из 10мм. оргстекла. Просверлены 1 мм отверстия по длине шаблона. Для разных стандартных толщин ДСП. Намечаются отверстия циркулем. |
|
 |

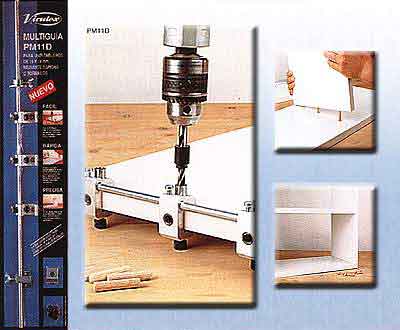

PM11DВот тоже интересный буржуйский кондуктор для свердения отверстий под мебельные шканты и евровинты от Virutex. Для соединения панелей 16 и 19 мм штифтами (d 8мм) или винтами. Стандартный комплект включает проставки для обработки панелей 16 мм, редукторную втулку d 5 мм и стопор для патрона. Хороший кондуктор -правда стоит немногим меньше 2000руб. |
|

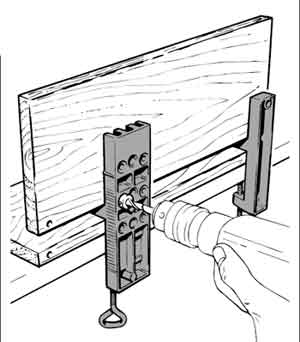

Хитрые универсальные шаблоны для сверления всевозможных отверстий для шкантов и евровинтов. Наподобие WolfCraft
|
Очень хитрые и очень универсальные. Но ОЧЕНЬ тяжелые. Качайте архив с чертежами и смотрите. | |
 |
 |
Это уже заводские вариации. Разметочный шаблон для дна выкатного (выдвижного) ящика и задней панели . |
  |
Разметочный шаблон для фиксатора фасада мебельных ящиков. |
|
Если кто еще знает ссылки на интересные шаблоны или кондукторы, или может кто хочет поделиться своими идеями, просьба писать на ящик сайта либо в форум в эту ветку .
25.03.2006 г. - последнее обновление |
