Струбцины различных типов.
(нем. Schraubzwinge, от Schraube - винт и Zwinge - тиски), приспособление в виде скобы с винтом для закрепления обрабатываемых деталей на верстаке, станке и т. д., для временного соединения деталей при сборке.

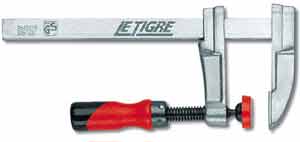

Струбцины F типа: |
Струбцины G типа: |
---|---|
Особо я с ними не работал и поэтому для меня разница в них только та, что при зажиме в F тип крутить меньше придется. К тому же струбцины G типа могут быть с быстрым зажимом. Вдавливается кнопка и винт можно протолкнуть на нужную длину, а уже потом затянуть.
Струбцины F типа более пружинистые и эластичные.
Струбцины F типа я встречал длиной до 1500 мм , а струбцины G типа – 1000 мм .
Существует большое количество модификаций данных струбцин. Отличаются они способом изготовления (кованные, тянутые, литые). Материалом (стальные, алюминиевые, пластмассовые, чугуна).

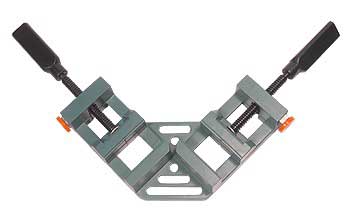

Угловые струбцины |
|
---|---|
Струбцина очень облегчает работу при сборке мебельных ящиков, шкафов и других предметов, требующих угловой фиксации.
Например, можно с помощью струбцины зафиксировать детали и засверлить их одновременно. Удобно сверлить детали зафиксировав их угловой струбциной сверлом для конфирматов под соединение евровинтом и сразу вкрутить евровинт. Тогда не возникает проблем с соосностью отверстий.
В магазинах полно угловых алюминиевых струбцин. Советую их не брать для сборки мебели. Их можно использовать разве только для сборки рамочек.
В некоторых угловых струбцинах сделан паз под 45 градусов к закрепляемым деталям. Это сделано для того, чтоб при стыке деталей (например при изготовлении рамок) )можно было бы пропилить место стыка тонкой ножовкой в случае неплотного соединения.
Также существуют разновидности угловой струбцины. Это Т-образная струбцина и струбцина позволяющая прижимать детали под углами отличными от 90град.
Кромочные струбцины
Кромочные струбцины созданы в дополнение к обычным стубцинам и применяются там, где последние не могут быть использованы, например, из-за формы и длины заготовки, когда требуется создать контрупор при зажиме. Практическое применение они находят, в часности, при склеивании массивных кромок, пластинчатых полукруглых арок или при реконструкции кромок жестко встроенных плит или деталей мебели

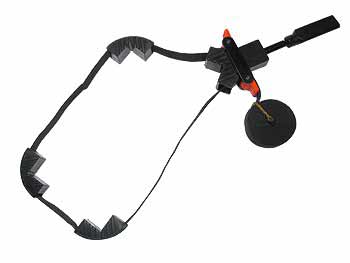

Столярная стяжка
Применяют для склеивания больших щитов или рам. Длина ремня 4 метра.
